Kali ini kita akan membahas tentang perbedaan DED (Detail Engineering Design), Shop Drawing and As Built Engineering. Mungkin sebagian dari kita masih bingung tentang perbedaan antara DED, Shop Drawing, dan As Bulit Drawing. Untuk memahaminya, mari baca pembahasan selengkapnya dibawah ini.
1. Detail Engineering Design (DED)
Dalam Pekerjaan Konstruksi DED dapat disebut sebagai produk dari konsultan perencana, yang biasa digunakan dalam membuat sebuah perencanaan gambar kerja detail bangunan sipil seperti gedung, kolam renang, jalan, jembatan, bendungan, dan pekerjaan konstruksi lainnya.

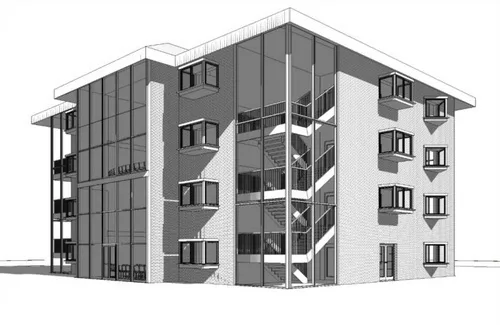

Detail Engineering Design (DED) bisa berupa gambar detail bangunan atau bestek, bisa juga terdiri dari gambar rencana teknis. Gambar rencana teknis ini meliputi arsitektur, struktur, mekanikal dan elektrikal, serta tata lingkungan, Rencana Anggaran Biaya (RAB) dan Rencana Kerja dan Syarat-syarat (RKS). Semakin baik dan lengkap gambar akan mempermudah proses pekerjaan dan mempercepat dalam penyelesaian pekerjaan konstruksi.
Rencana Anggaran Biaya atau RAB adalah perhitungan keseluruhan harga dari volume masing-masing satuan pekerjaan. RAB dibuat berdasarkan gambar. Kemudian dapat dibuat juga Daftar Volume Pekerjaan (Bill of Quantity) serta spesifikasi dan harga. Susunan dari RAB nantinya akan direview, perhitungannya dikoreksi dan diupdate harganya disesuaikan dengan harga pasar sehingga dapat menjadi Harga Perkiraan Sendiri (HPS).
Rencana Kerja dan Syarat-Syarat (RKS) ini mencakup persyaratan mutu dan kuantitas material bangunan, dimensi material bangunan, prosedur pemasangan material dan persyaratan-persyaratan lain yang wajib dipenuhi oleh penyedia pekerjaan konstruksi. RKS kemudian menjadi syarat yang harus dipenuhi penyedia sehingga dapat dimasukan ke dalam Standar Dokumen Pengadaan (SDP).
2. Shop Drawing
Mungkin shop drawing paling sering terdengar di telinga kita ketika terjun ke industri konstruksi. Yang disebut shop drawing adalah gambar teknis lapangan yang digunakan sebagai acuan pelaksanaan pekerjaan. Shop drawing ini dibuat oleh kontraktor atau sub kontraktor, yang diajukan terlebih dahulu ke MK/ Konsultan Pengawas/ Owner untuk disetujui, sebelum mulai dikerjakan.
Dari penjelasan ini, mestinya sudah jelas pengertian shop drawing, waktu pembuatannya dan dibuat oleh siapa. Untuk penjelasan awalnya mungkin sudah dapat dimengerti. Mari kita lanjut pembahasannya.
Kriteria Gambar Shop Drawing
Kriteria shop drawing yang baik secara umum adalah mudah dipahami dan dapat dijadikan sebagai pedoman pelaksanaan di lapangan, kriteria tersebut di antaranya adalah:
- Bentuk penulisan kop pada sisi bagian kanan berisi judul gambar, perusahaan, nama proyek, nomor gambar dan halaman.
- Bentuk gambar dan ukuran konstruksi harus dapat menampilkan bentuk dan dari setiap bagian konstruksi dengan jelas dan mendetail.
- Gambar harus mengunakan skala gambar.
- Pembuatan gambar harus sesuai dengan keadaan/ kondisi lapangan agar pelaksanaannya tepat pada saat dilapangan.
- Membuat atau menempatkan keterangan gambar seperti elevasi, jenis material dan penjelasan lainnya.
- Gambar akan tetap jelas terlihat saat digandakan/ fotokopi.
Kendala Gambar Shop Drawing
Beberapa Kendala yang sering terjadi pada pembuatan Shop Drawing adalah sebagai berikut:
- Terdapat Gambar yang tidak detail. Gambar kontrak sebagai bagian dari produk perencana paling tidak memilik item-item pekerjaannya yang tergambar secara jelas. Jika kekurangan detail itu hanya pada dimensi atau identifikasi jenis material, maka itu dapat langsung ditambahkan pada proses shop drawing. Tapi jika ada item pekerjaan yang sebenarnya harus ada secara sistem tapi tidak tergambar, maka diperlukan klarifikasi dengan pihak MK atau perencana.
- Adanya Perbedaan gambar kontrak, BQ dan RKS. Sering terjadi perbedaan antara gambar kontrak, BQ dan RKS, baik menyangkut item pekerjaan maupun volume pekerjaannya. Untuk itu shop drawing dapat berfungsi untuk memperjelas, mana yang akan dipakai. Hal ini tentunya melalui rapat koordinasi dengan pihak MK/ Owner, agar dicapai kesepakatan dari perbedaan tersebut, untuk sistem yang optimal. Karena dari shop drawing inilah akan dihitung volume pekerjaan yang dilaksanakan.
- Dapat memberikan acuan yang jelas dan detail. Kesepahaman terhadap pekerjaan juga diperlukan dalam pelaksanaan di lapangan. Dan ini harus dimulai dari kejelasan shop drawing itu sendiri, selain melalui forum sosialisasi shop drawing kepada tim lapangan (site manager, pelaksana/ supervisi, subkontraktor, mandor dan pekerja).
- Dapat mendukung jadwal pelaksanaan pekerjaan (schedule) shop drawing mutlak diperlukan, selain untuk kejelasan dan kesepahaman terhadap pelaksanaan pekerjaan, juga untuk menghindari kesalahan dalam pekerjaan yang berakibat pada terjadinya pengerjaan ulang (re-work) yang tentunya berdampak pada pembengkakan waktu dan biaya.
3. As Built Drawing
Dan yang terakhir yang kita akan bahas yaitu as built drawing. As Built Drawing adalah gambar ulang yang sesuai dengan kondisi lapangan yang telah selesai dikerjakan. As Built Drawing dikerjakan oleh kontraktor pada akhir proyek konstruksi. Dalam pelaksanaan pekerjaan suatu proyek, terkadang ada pekerjaan yang pekerjaannya disesuaikan dengan kondisi lapangan saat itu.
Hal tersebut menjadi salah satu alasan kenapa As Built Drawing perlu dibuat, tujuannya agar jika ada perbaikan di kemudian hari, pihak yang akan melaksanakan perbaikan atau perawatan dapat mengetahui kondisi nyata bangunan tersebut dari gambar As Built Drawing. Sehingga pelaksanaan perbaikan pun akan lebih cepat dan tepat. Biasanya As Built Drawing lebih sering dibutuhkan oleh para teknisi mekanikal elektrikal, karena mereka yang sering melakukan kegiatan maintenance, tetapi terkadang teknisi sipil dan arsitek juga memerlukannya.
Sumber referensi: kitasipil.com
Demikian pembahasan Kita kali ini mengenai perbedaan DED (Detail Engineering Design), shop drawing dan as built drawing. Semoga bisa bermanfaat untuk rekan-rekan sekalian. Jangan lupa share artikel ini ke sosial media agar yang lain bisa mendapatkan manfaatnya.
