Halo rekan-rekan arsitek dan sipil, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Postingan baru kali ini saya akan membagikan referensi Desain Box Culvert Tipe Double 10×6 10×5 10×4 DWG AutoCAD kepada kalian secara gratis tanpa dipungut biaya apapun. Gambar ini sangat cocok untuk anda yang mencari referensi gambar AutoCAD, baik untuk kebutuhan proyek dilapangan maupun untuk referensi pelajar khususnya mahasiswa. File ini bisa dijadikan referensi untuk belajar gambar.
Pengertian Box Culvert Tipe Double
Box Culvert Tipe Double adalah struktur beton bertulang berbentuk kotak dengan dua saluran (double cell) yang digunakan untuk menyalurkan air di bawah jalan raya, rel kereta, atau area lain yang membutuhkan drainase besar. Box culvert tipe ini mampu menahan beban berat di atasnya, termasuk beban kendaraan berat, dan cocok digunakan pada lokasi dengan kebutuhan aliran air yang tinggi.
Contoh dimensi Box Culvert Tipe Double (dalam meter) adalah:
- 10×6 meter (lebar 10 m, tinggi 6 m)
- 10×5 meter (lebar 10 m, tinggi 5 m)
- 10×4 meter (lebar 10 m, tinggi 4 m)
Dimensi tersebut memungkinkan aliran air yang lebih besar, dengan spesifikasi yang disesuaikan untuk mendukung infrastruktur dan kondisi lingkungan tertentu di area pemasangan.
Download Desain Box Culvert Tipe Double 10×6 10×5 10×4 DWG AutoCAD
Artikel ini membahas standarisasi gorong-gorong persegi beton bertulang tipe double cell, yang dirancang untuk mempermudah pembangunan di lapangan. Box culvert tipe ini memiliki dua sel (double cell) dengan dimensi yang disesuaikan dengan lebar jalan dan bahu jalan, dengan panjang umum 9 meter. Standar ukuran mencakup lebar dari 2 hingga 10 meter dan tinggi dari 2 hingga 6 meter, dengan ketebalan beton bervariasi sesuai kebutuhan.
Perencanaan box culvert ini mengikuti standar nasional dan internasional seperti SNI dan AASHTO, serta memanfaatkan software untuk analisis pembebanan di tanah lunak. Artikel ini juga mencakup rincian mengenai penulangan besi, material beton (kuat tekan 30 MPa), dan metode pelaksanaan yang bertujuan menjamin kekuatan dan stabilitas struktur, termasuk prosedur pengecoran, bekisting, dan pemadatan yang dilakukan berlapis.
File yang saya bagikan kali ini menyajikan gambar kerja box culvert yang lumayan lengkap dan sesuai standar yang berlaku di Indonesia. Ukuran box culvert pada gambar ini bervariasi, mulai dari 10m x 6m, 10m x 5m, dan 10m x 4m yang digunakan untuk berbagai keperluan saluran air dan infrastruktur, terutama dalam proyek-proyek konstruksi jalan, jembatan, dan drainase.

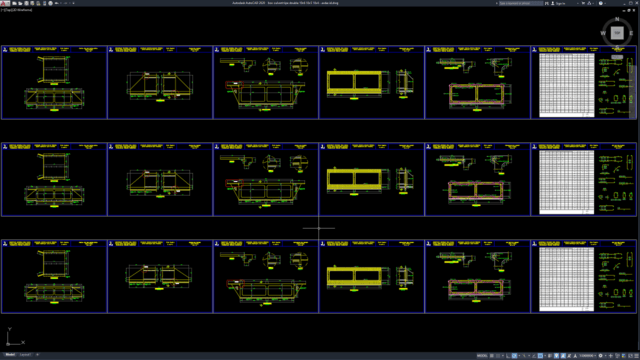

Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda.
