Halo rekan-rekan arsitek dan sipil, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Postingan baru kali ini saya akan membagikan referensi Desain Box Culvert Tipe Single 4×2 4×3 4×4 4×5 4×6 DWG AutoCAD kepada kalian secara gratis tanpa dipungut biaya apapun. Gambar ini sangat cocok untuk anda yang mencari referensi gambar AutoCAD, baik untuk kebutuhan proyek dilapangan maupun untuk referensi pelajar khususnya mahasiswa. File ini bisa dijadikan referensi untuk belajar gambar.
Pengertian Box Culvert Tipe Single
Box Culvert Tipe Single adalah struktur beton bertulang berbentuk persegi atau persegi panjang yang digunakan untuk menyalurkan air atau cairan di bawah jalan, rel kereta api, atau area lainnya. Tipe single menunjukkan bahwa box culvert ini memiliki satu ruang aliran (satu cell), yang cukup untuk drainase sederhana dan pengaliran air pada kapasitas sedang.
Struktur ini dirancang agar kuat dan mampu menahan beban berat dari tanah dan lalu lintas di atasnya. Dengan bentuk kotak yang kaku, box culvert dapat dipasang di area berlalu lintas tinggi tanpa mengurangi kekuatannya.
Contoh ukuran Box Culvert Tipe Single:
- 4×2 meter: lebar 4 meter dan tinggi 2 meter.
- 4×3 meter: lebar 4 meter dan tinggi 3 meter.
- 4×4 meter: lebar 4 meter dan tinggi 4 meter.
- 4×5 meter: lebar 4 meter dan tinggi 5 meter.
- 4×6 meter: lebar 4 meter dan tinggi 6 meter.
Ukuran-ukuran ini disesuaikan dengan kebutuhan aliran dan beban yang akan diterima di lokasi pemasangan, sehingga dapat dipilih ukuran yang sesuai untuk efisiensi dan daya tahan struktur.
Download Desain Box Culvert Tipe Single 4×2 4×3 4×4 4×5 4×6 DWG AutoCAD
Artikel ini membahas dan membagikan gambar standarisasi gorong-gorong persegi atau box culvert beton bertulang tipe single cell yang memudahkan perencana dan pelaksana dalam pembangunan di lapangan. Box culvert tipe ini memiliki dimensi yang disesuaikan dengan lebar jalan dan bahu jalan, umumnya sepanjang 9 meter. Ukuran standarnya berkisar dari lebar 2 hingga 10 meter dan tinggi 2 hingga 6 meter, dengan ketebalan beton yang bervariasi.
Perencanaan struktur gorong-gorong ini didasarkan pada berbagai standar nasional dan internasional seperti SNI dan AASHTO, serta menggunakan software analisis untuk menghitung pembebanan pada tanah lunak. Rincian perancangan tulangan besi, pemilihan material beton (dengan kuat tekan 30 MPa), serta tata cara pelaksanaan konstruksi dijelaskan untuk memastikan kekuatan dan keamanan struktur.
File yang saya bagikan kali ini menyajikan gambar kerja box culvert yang lumayan lengkap dan sesuai standar yang berlaku di Indonesia. Ukuran box culvert pada gambar ini bervariasi, mulai dari 4m x 2m, 4m x 3m, 4m x 4m, 4m x 5m dan 4m x 6m yang digunakan untuk berbagai keperluan saluran air dan infrastruktur, terutama dalam proyek-proyek konstruksi jalan, jembatan, dan drainase.

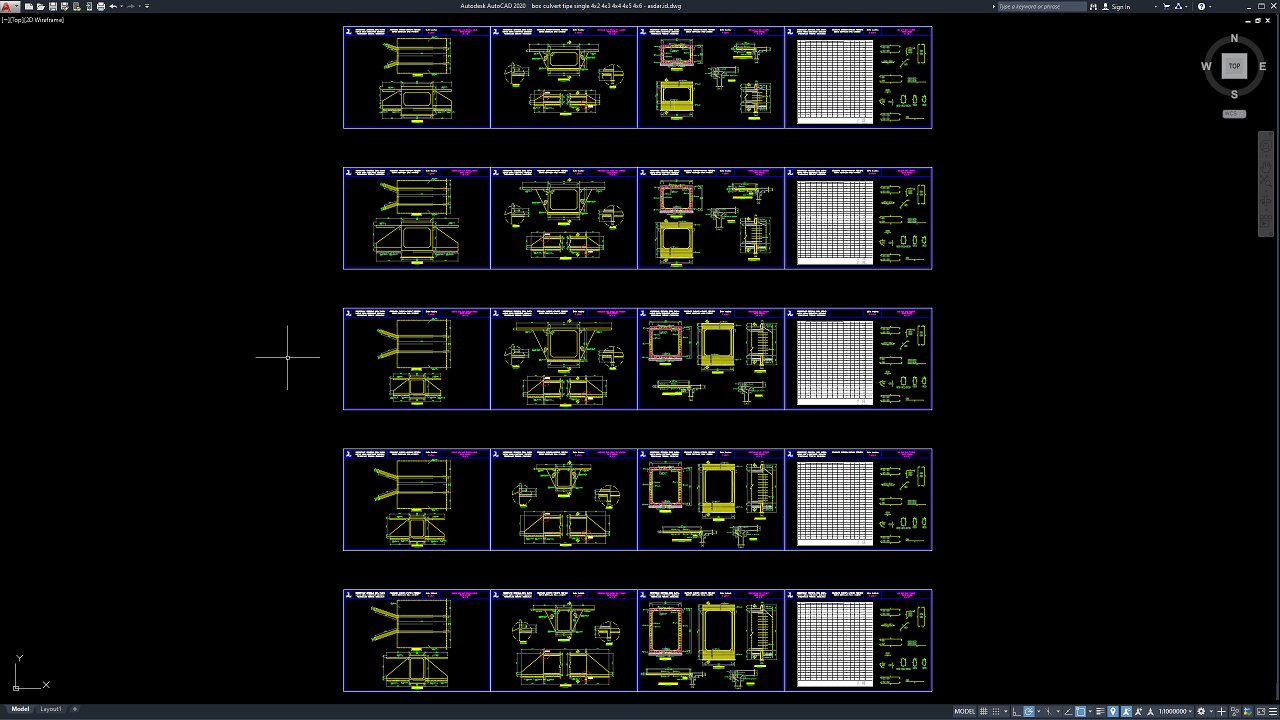

Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda.
