Halo rekan-rekan arsitek dan sipil, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Postingan baru kali ini saya akan membagikan referensi Desain Box Culvert Tipe Triple 3×2 3×3 3×4 3×5 3×6 DWG AutoCAD kepada kalian secara gratis tanpa dipungut biaya apapun. Gambar ini sangat cocok untuk anda yang mencari referensi gambar AutoCAD, baik untuk kebutuhan proyek dilapangan maupun untuk referensi pelajar khususnya mahasiswa. File ini bisa dijadikan referensi untuk belajar gambar.
Pengertian Box Culvert Tipe Triple
Box Culvert Tipe Triple adalah struktur gorong-gorong beton bertulang berbentuk kotak yang memiliki tiga saluran atau ruang (triple cell) untuk menyalurkan air di bawah infrastruktur seperti jalan raya atau rel kereta api. Dengan tiga sel, box culvert tipe triple mampu menangani volume aliran yang lebih besar dibandingkan tipe single atau double, sehingga cocok untuk lokasi dengan kebutuhan drainase yang tinggi atau aliran besar.
Contoh dimensi Box Culvert Tipe Triple (dalam meter) meliputi:
- 3×2 meter (lebar tiap sel 3 m, tinggi 2 m)
- 3×3 meter (lebar tiap sel 3 m, tinggi 3 m)
- 3×4 meter (lebar tiap sel 3 m, tinggi 4 m)
- 3×5 meter (lebar tiap sel 3 m, tinggi 5 m)
- 3×6 meter (lebar tiap sel 3 m, tinggi 6 m)
Dimensi ini dapat disesuaikan dengan kebutuhan aliran dan kondisi lokasi, menjadikan box culvert tipe triple pilihan tepat untuk drainase besar dan pengendalian banjir di area dengan aliran air intensitas tinggi.
Download Desain Box Culvert Tipe Triple 3×2 3×3 3×4 3×5 3×6 DWG AutoCAD
Standarisasi konstruksi box culvert triple cell bertujuan untuk mempermudah perencana dan pelaksana di lapangan. Struktur ini dirancang menggunakan beton bertulang dan memiliki tiga sel untuk menyalurkan aliran besar, seperti drainase jalan raya. Panjang box culvert umumnya disesuaikan dengan lebar jalan, ditambah bahu jalan dan dinding sayap.
Dimensi bervariasi dari lebar dan tinggi 2×2 meter hingga 10×6 meter dengan ketebalan dinding mulai 0.30 hingga 0.90 meter. Perencanaan dilakukan dengan mempertimbangkan beban, seperti beban roda, tanah, gempa, dan angin, serta menggunakan metode analisis Staad Pro dan Excel untuk menghitung kebutuhan tulangan.
Pelaksanaan meliputi pembuatan lantai kerja, pemasangan bekisting, perakitan tulangan, dan pengecoran beton. Konstruksi ini menggunakan beton dengan kekuatan tekan 30 MPa dan besi tulangan berkualitas sesuai standar, untuk memastikan ketahanan dan kestabilan struktur.

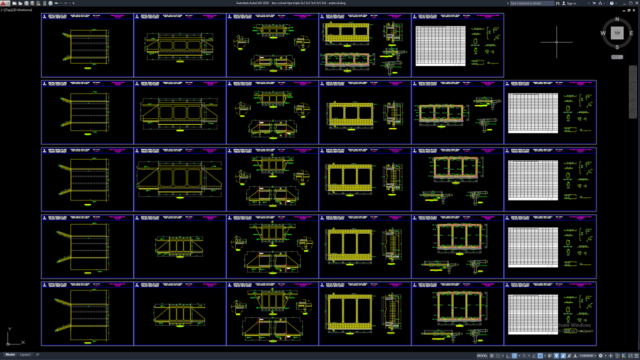

File yang saya bagikan kali ini menyajikan gambar kerja box culvert yang lumayan lengkap dan sesuai standar yang berlaku di Indonesia. Ukuran box culvert pada gambar ini bervariasi, mulai dari 3m x 2m, 3m x 3m, 3m x 4m, 3m x 5m, dan 3m x 6m yang digunakan untuk berbagai keperluan saluran air dan infrastruktur, terutama dalam proyek-proyek konstruksi jalan, jembatan, dan drainase.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Desain Box Culvert Tipe Triple 3×2 3×3 3×4 3×5 3×6 DWG AutoCAD dibawah ini:
Desain Box Culvert Tipe Triple 3×2 3×3 3×4 3×5 3×6 DWG AutoCAD
| Google Drive | DOWNLOAD[790.71KB] |
| Mediafire | DOWNLOAD[790.71KB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Sekian postingan singkat kali ini mengenai Desain Box Culvert Tipe Triple 3×2 3×3 3×4 3×5 3×6 DWG AutoCAD, semoga bisa bermanfaat untuk yang lagi belajar desain, kebutuhan proyek di lapangan atau sekedar menjadikan koleksi referensi. Jangan lupa untuk selalu berbagi satu kebaikan dengan cara share atau bagikan artikel ini ke teman-teman di sosial media, cukup dengan klik tombol SHARE disitus ini, terimakasih!
