Halo rekan-rekan arsitek dan sipil, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Postingan baru kali ini saya akan membagikan referensi Desain Box Culvert Tipe Triple 9×6 9×5 9×4 DWG AutoCAD kepada kalian secara gratis tanpa dipungut biaya apapun. Gambar ini sangat cocok untuk anda yang mencari referensi gambar AutoCAD, baik untuk kebutuhan proyek dilapangan maupun untuk referensi pelajar khususnya mahasiswa. File ini bisa dijadikan referensi untuk belajar gambar.
Pengertian Box Culvert Tipe Triple
Box Culvert Tipe Triple adalah struktur beton bertulang berbentuk kotak yang memiliki tiga saluran (triple cell) untuk mengalirkan air atau cairan dalam jumlah besar di bawah infrastruktur seperti jalan raya, rel kereta, atau lahan lainnya. Tipe ini dirancang untuk menahan beban berat di atasnya, termasuk kendaraan besar, dan cocok untuk daerah yang membutuhkan aliran air yang sangat besar.
Contoh dimensi Box Culvert Tipe Triple (dalam meter) adalah:
- 9×6 meter (lebar tiap sel 9 m, tinggi 6 m)
- 9×5 meter (lebar tiap sel 9 m, tinggi 5 m)
- 9×4 meter (lebar tiap sel 9 m, tinggi 4 m)
Dimensi ini mendukung kapasitas aliran besar serta memenuhi kebutuhan desain untuk berbagai kondisi infrastruktur dan lingkungan.
Download Desain Box Culvert Tipe Triple 9×6 9×5 9×4 DWG AutoCAD
Standarisasi konstruksi box culvert triple cell bertujuan untuk mempermudah perencana dan pelaksana di lapangan. Struktur ini dirancang menggunakan beton bertulang dan memiliki tiga sel untuk menyalurkan aliran besar, seperti drainase jalan raya. Panjang box culvert umumnya disesuaikan dengan lebar jalan, ditambah bahu jalan dan dinding sayap.
Dimensi bervariasi dari lebar dan tinggi 2×2 meter hingga 10×6 meter dengan ketebalan dinding mulai 0.30 hingga 0.90 meter. Perencanaan dilakukan dengan mempertimbangkan beban, seperti beban roda, tanah, gempa, dan angin, serta menggunakan metode analisis Staad Pro dan Excel untuk menghitung kebutuhan tulangan.
Pelaksanaan meliputi pembuatan lantai kerja, pemasangan bekisting, perakitan tulangan, dan pengecoran beton. Konstruksi ini menggunakan beton dengan kekuatan tekan 30 MPa dan besi tulangan berkualitas sesuai standar, untuk memastikan ketahanan dan kestabilan struktur.

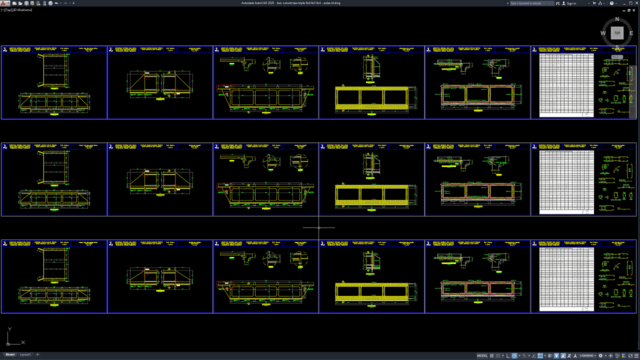

File yang saya bagikan kali ini menyajikan gambar kerja box culvert yang lumayan lengkap dan sesuai standar yang berlaku di Indonesia. Ukuran box culvert pada gambar ini bervariasi, mulai dari 9m x 6m, 9m x 5m, dan 9m x 4m yang digunakan untuk berbagai keperluan saluran air dan infrastruktur, terutama dalam proyek-proyek konstruksi jalan, jembatan, dan drainase.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda.
