Halo rekan-rekan arsitek dan sipil, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Postingan kali ini saya akan membagikan beberapa contoh gambar Detail Kuda Kuda Kayu Sederhana Format DWG AutoCAD yang akan saya bagikan secara gratis. Gambar ini memiliki detail yang cukup lengkap sehingga cocok untuk dijadikan referensi bagi teman-teman arsitek atau mahasiswa yang ingin membuat gambar kerja.

Pengertian Kuda Kuda Kayu

Konstruksi kuda-kuda kayu adalah suatu bahan konstruksi yang tersusun dari bagian rangka batang kayu yang berfungsi sebagai penahan beban yang bekerja pada konstruksi tersebut dalam satu kesatuan, yaitu semua batang-batang yang menyusun kerangka batang saling bekerja sama untuk menahan beban yang bekerja. Batang-batang tersebut mengalami dua jenis gaya, yaitu gaya tekan dan gaya tarik. Untuk mengetahui besar dan jenis gaya yang bekerja pada masing-masing batang dapat digunakan metode ritter, cremona atau penentuan keseimbangan pada titik buhul.

Konstruksi kuda-kuda mempunyai syarat-syarat yang tidak boleh berubah bentuk strukturnya sebagai pendukung utama fungsi atap yaitu melindungi penghuni sekaligus bangunan itu sendiri dari faktor cuaca yang dapat merusak seperti hujan, angin dan juga terik matahari, untuk itu dipilih susunan bentuk atap yang sering dijumpai.

Syarat dari konstruksi kuda-kuda yang telah dibuat apalagi dipergunakan tidak boleh berubah bentuk. Untuk mengatasi hal tersebut maka dipilih bentuk-bentuk segitiga sehingga menjadi bentuk atap yang didukung kuda-kuda melalui gording sedapat mungkin diterima tepat pada titik buhul sehingga bentuk konstruksi rangka batang dapat bekerja sesuai dengan yang diinginkan.

Download Detail Kuda Kuda Kayu Sederhana Format DWG AutoCAD

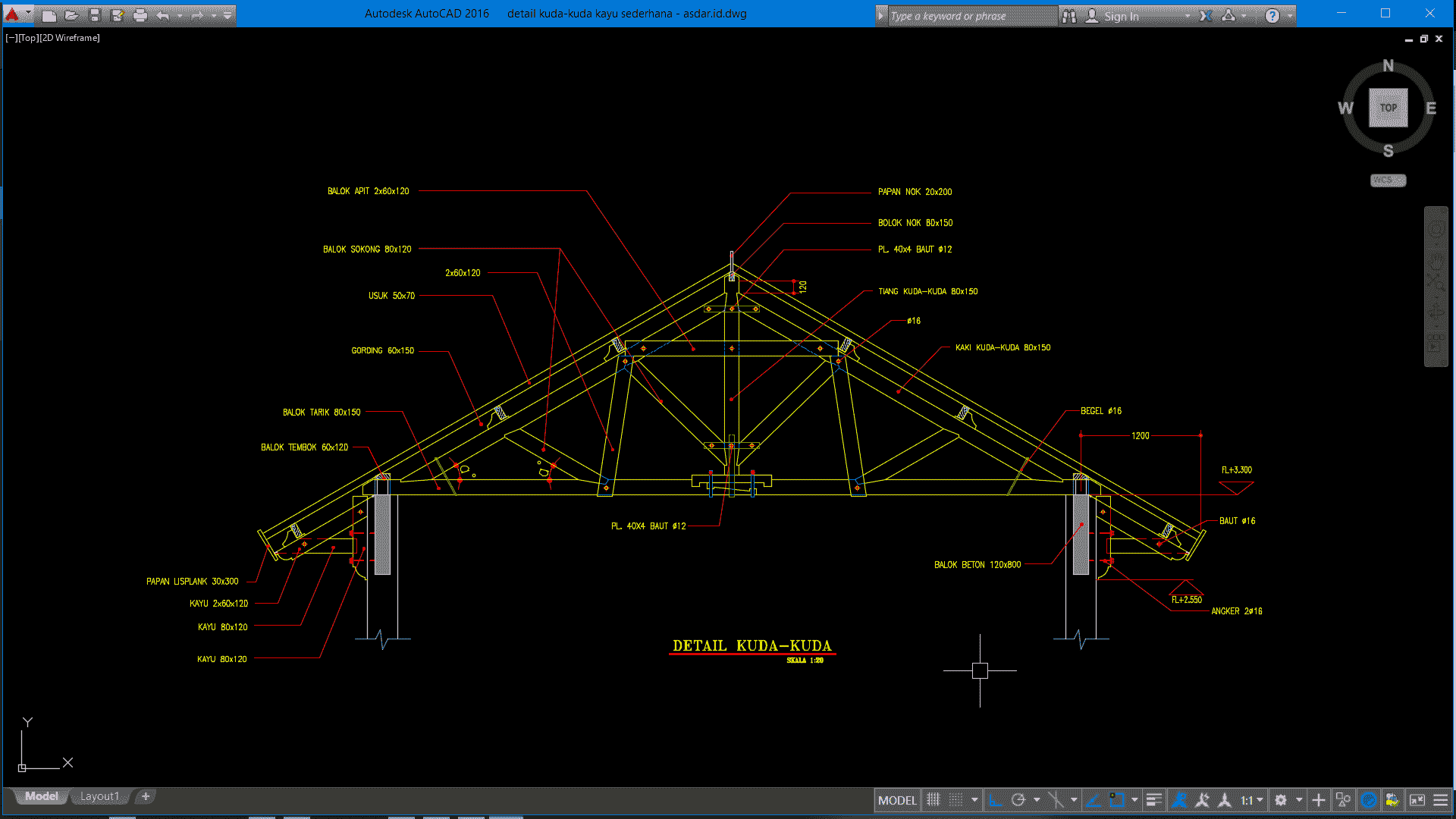

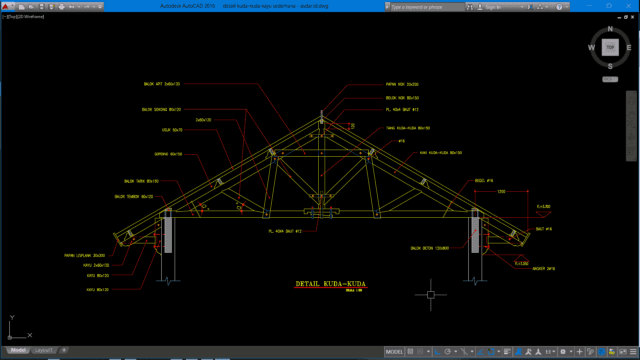

File yang saya bagikan kali ini menyajikan gambar detail kuda-kuda kayu sederhana. Hanya sekedar untuk memberikan referensi pembelajaran ataupun acuan gambar kerja. Gambar tidak lengkap, anda bisa membuat detail yang lain sesuai dengan ketentuan standar kuda-kuda kayu.

Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda.

Silahkan didownload Detail Kuda Kuda Kayu Sederhana Format DWG AutoCAD dibawah ini:

Password rar: www.asdar.id

Berikut saya berikan daftar gambar autocad yang berhubungan dengan kuda-kuda kayu, silahkan dipelajari atau didownload dibawah ini:

• Detail Konstruksi Kuda Kuda Kayu Dengan Bentang Maksimal 7 Meter
• Download Detail Kuda-Kuda Kayu DWG AutoCAD
• Gambar Kuda-Kuda Kayu Atap Pelana dan Detail Titik Simpulnya
• Detail dan Bentuk dari Model Kuda-Kuda Kayu untuk Rumah Tinggal
• Detail Lengkap Konstruksi Kuda-Kuda Kayu untuk Rumah Tinggal Sederhana
• Referensi Gambar Kerja Atap dan Kuda-Kuda Kayu Dalam Bentuk DWG (File AutoCAD)
• √[Lengkap] Download Koleksi Kuda-Kuda Baja dan Kayu Format DWG AutoCAD
• Download Detail Kuda-Kuda Kayu Sederhana Format DWG [File AutoCAD]
• Download Gambar Detail Kuda Kuda Kayu Format DWG AutoCAD

Sekian postingan singkat kali ini mengenai Detail Kuda Kuda Kayu Sederhana Format DWG AutoCAD, semoga bisa bermanfaat untuk yang lagi belajar desain atau sekedar menjadikan koleksi referensi. Jangan lupa untuk selalu berbagi satu kebaikan dengan cara share atau bagikan artikel ini ke teman-teman di sosial media, cukup dengan klik tombol SHARE disitus ini, terimakasih!
