Halo teman-teman arsitek dan sipil dimanapun, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Kali ini saya akan membagikan contoh Gambar Ground Tank 8x2m Format DWG AutoCAD kepada kalian secara gratis tanpa dipungut biaya apapun. Gambar ini sangat cocok untuk anda yang mencari referensi gambar AutoCAD, terlebih lagi untuk pelajar khususnya mahasiswa.
Pengertian Ground Tank
Ground tank atau dalam bahasa Indonesia lebih sering disebut Tangki bawah tanah, merupakan salah satu bentuk bak penampungan air yang dibangun atau diletakkan di bawah permukaan tanah. Ground tank biasanya menggunakan material pelat beton bertulang yang dilapisi waterproofing non-toxic (tidak beracun) yang pada umumnya kemudian dilapisi dengan pasangan keramik berwarna putih pada lantai maupun dindingnya sehingga tangki terlihat bersih.
Berdasarkan SNI-03-7065-2005 Tentang Tata cara perencanaan sistem plambing, Ground tank / Tangki bawah harus direncanakan sesuai dengan ketentuan sebagai berikut:
- Tangki air tidak merupakan bagian dari bangunan tersebut. Dan bila diletakkan diiluar bangunan, tangki harus kedap dan tahan terhadap beban yang mempengaruhinya.
- Tangki yang terletak pada lantai terbawah harus diletakkan berjauhan dengan tangki pembuangan agar tidak terjadi peresapan air kotor.
- Ruang bebas disekeliling tangki untuk lalu lintas pekerja melakukan pemeriksaan dan perawatan, sisi sebelah atas dan bawah minimal 60 cm.
- Lubang perawatan berdiameter minimal 60 cm, dengan tutup lubang harus berada kira-kira 10 cm lebih tinggi dari permukaan pelat tutup tangki dan mempunyai kemiringan yang cukup.
- Pipa keluar dari tangki dipasang minimal 20 cm diatas dasar tangki.
- Konstruksi tangki dan penempatan lubang pengisian dan pengeluaran air harus dapat mencegah timbulnya bagian air yang terlalu lama diam dalam tangki.
Download Gambar Ground Tank 8x2m Format DWG AutoCAD
Sebagai bahan referensi kebutuhan desain teman-teman, berikut saya bagikan gambar kerja ground tank ukuran 8×2 meter dwg autocad. Mungkin gambar ground tank ini jarang dibutuhkan pada setiap gambar kerja, tetapi terkadang ground tank ini banyak dicari gambarnya sebagai pelengkap. Maka dari itu saya bagikan ke teman-teman dengan tujuan untuk sebagai konsep saja.
Hanya sekedar untuk memberikan referensi pembelajaran ataupun acuan gambar kerja. Ini sangat bagus untuk pemula atau yang baru menekuni bidang arsitektur. Silahkan disesuaikan dengan gambar utamanya jika ingin membuat penambahan lainnya.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda.
Berikut Gambar Ground Tank 8x2m Format DWG AutoCAD, silahkan didownload dibawah ini:

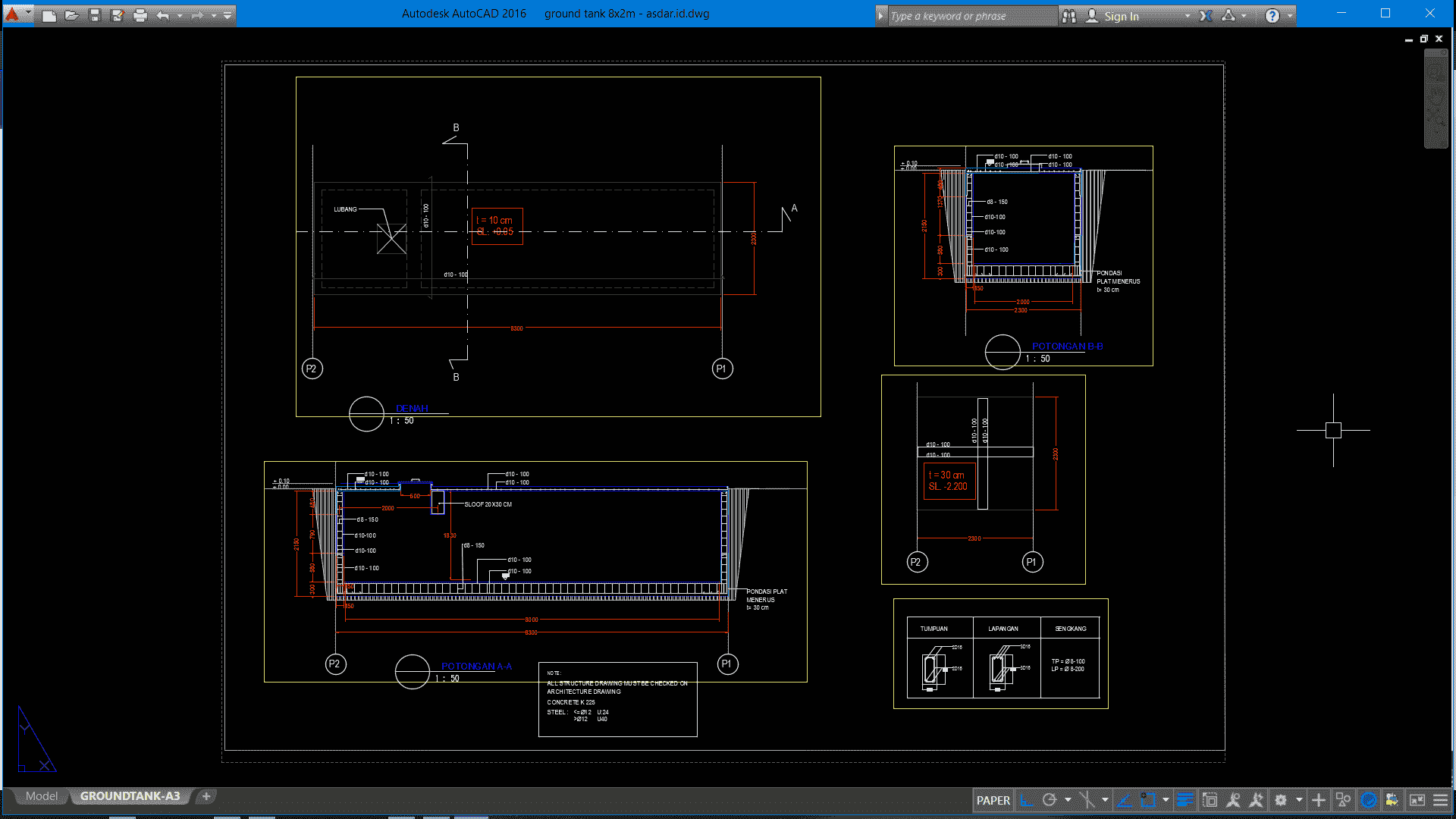

Gambar Ground Tank 8x2m Format DWG AutoCAD
Google Drive | DOWNLOAD[60.89KB] |
Mediafire | DOWNLOAD[60.89KB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Sekian postingan singkat kali ini mengenai Gambar Ground Tank 8x2m Format DWG AutoCAD, semoga bisa bermanfaat untuk yang lagi belajar desain atau sekedar menjadikan koleksi referensi. Jangan lupa untuk selalu berbagi satu kebaikan dengan cara share atau bagikan artikel ini ke teman-teman di sosial media, cukup dengan klik tombol SHARE disitus ini, terimakasih!
