Halo rekan-rekan arsitek dan sipil, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Hari ini saya akan membagikan Gambar Jembatan Balok T Bentang 10 Meter DWG AutoCAD kepada kalian secara gratis tanpa dipungut biaya apapun. Gambar ini sangat cocok untuk anda yang mencari referensi gambar AutoCAD, terlebih lagi untuk pelajar khususnya mahasiswa. File ini bisa dijadikan referensi untuk belajar gambar.
Pengertian Jembatan Balok T
Jembatan Balok T adalah salah satu jenis jembatan yang menggunakan balok berbentuk seperti huruf “T” sebagai elemen struktural utamanya. Balok T dirancang untuk menahan beban dari atas jembatan dan mentransfernya ke pilar-pilar penyangga (abutment atau pier).
Ciri-ciri Utama Jembatan Balok T:
- Bentuk Penampang: Balok berbentuk “T”, di mana bagian atasnya berfungsi sebagai pelat (slab) untuk mendistribusikan beban, dan bagian vertikal (web) memberikan kekuatan terhadap lenturan.
- Material: Umumnya menggunakan beton bertulang (reinforced concrete) atau beton prategang (prestressed concrete).
- Metode Konstruksi: (1).Dapat dibuat secara pracetak (prefabricated) di pabrik lalu dipasang di lokasi. (2).Bisa juga dicor langsung di lokasi (cast-in-place).
- Bentang: Cocok untuk bentang pendek hingga menengah, umumnya antara 5 hingga 25 meter. Untuk bentang 10 meter, balok T sangat ideal karena efisien dari segi biaya dan kekuatan struktur.
Spesifikasi untuk Bentang 10 Meter:
- Dimensi Balok T: Dimensi balok T akan disesuaikan dengan beban yang harus ditopang dan standar desain (misalnya, SNI atau AASHTO). Untuk bentang 10 meter, tinggi balok T biasanya sekitar 0,5 hingga 1 meter, tergantung kebutuhan kekuatan.
- Ketebalan Pelat: Pelat di atas balok T umumnya memiliki ketebalan sekitar 12–20 cm, tergantung pada jenis lalu lintas.
- Beban Desain: Harus mempertimbangkan beban mati (dead load) seperti berat balok itu sendiri dan pelat jembatan, serta beban hidup (live load) seperti kendaraan atau pejalan kaki.
Keunggulan Jembatan Balok T:
- Sederhana dalam Desain dan Konstruksi: Proses pemasangannya relatif mudah dibandingkan jenis jembatan lainnya.
- Efisien untuk Bentang Pendek: Cocok untuk jembatan di jalan raya, jembatan penyeberangan, atau jembatan akses pedesaan dengan bentang pendek hingga menengah.
- Ekonomis: Karena penggunaan material dan proses konstruksi yang lebih sederhana.
Download Gambar Jembatan Balok T Bentang 10 Meter DWG AutoCAD
Gambar AutoCAD ini adalah jembatan balok T bentang 10 meter yang digunakan untuk menghubungkan area atau infrastruktur yang membutuhkan akses melintasi hambatan seperti jalan di atas sungai atau saluran irigasi, jalan penghubung antar desa atau kota kecil, akses ke kawasan industri atau perkebunan, penyeberangan jalan raya atau rel kereta api, dan penghubung antar bangunan di kawasan perkotaan dan sebagainya.

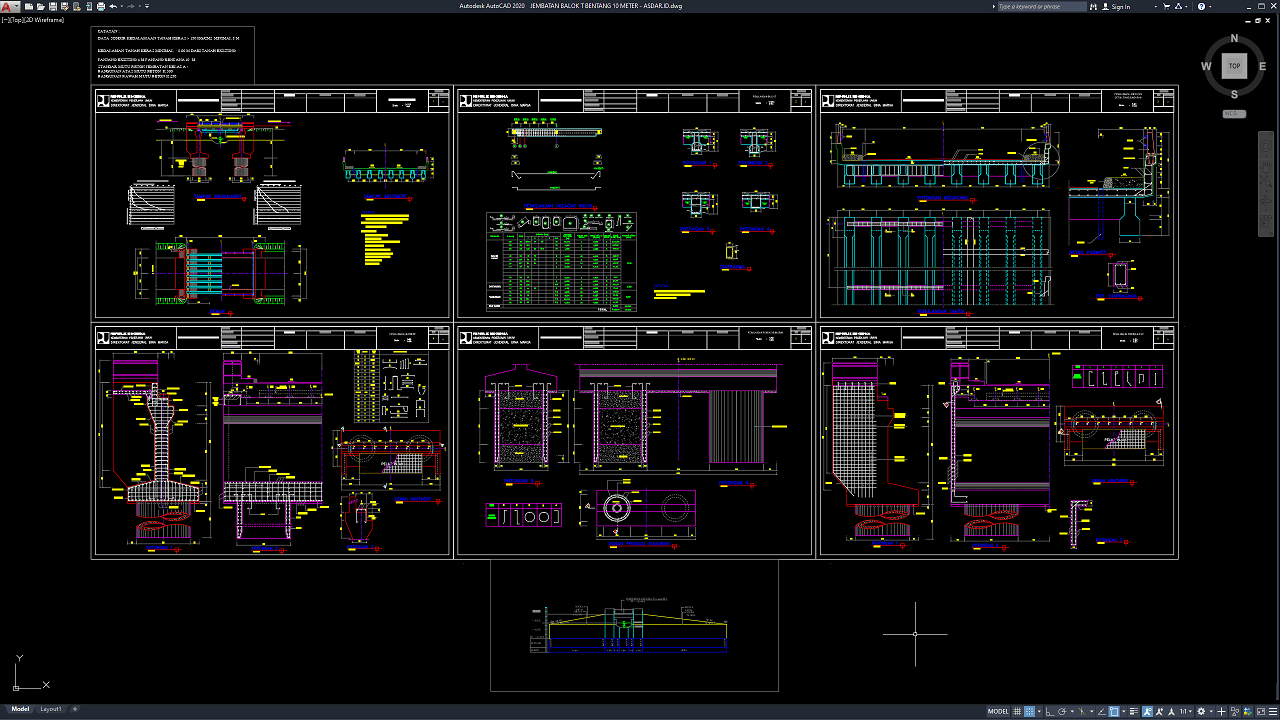

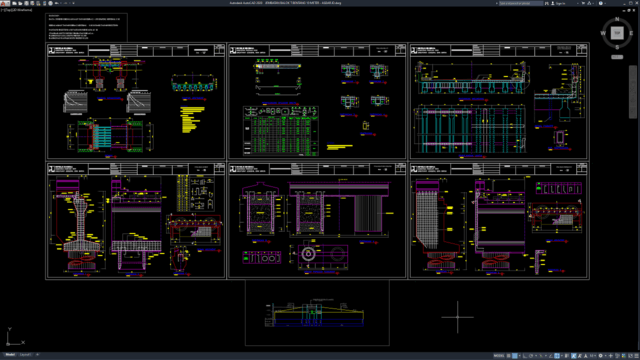

File gambar yang saya bagikan kali ini terdiri dari tampak umum jembatan, penulangan balok T, penulangan lantai & detail tiang sandaran, penulangan abutment, penulangn pondasi sumuran, dan penulangan dinding sayap. Hanya sekedar untuk memberikan referensi pembelajaran ataupun acuan gambar kerja. Ini sangat bagus untuk pemula atau yang baru menekuni bidang teknik sipil dan arsitektur.
Gambar Jembatan Balok T DWG AutoCAD adalah merupakan salah satu contoh desain gambar yang ada pada umumnya diterapkan pada pekerjaan terkait dan biasa diterapkan di perkotaan dan wilayah diseluruh Indonesia. Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Gambar Jembatan Balok T Bentang 10 Meter DWG AutoCAD dibawah ini:
Gambar Jembatan Balok T Bentang 10 Meter DWG AutoCAD
| Google Drive | DOWNLOAD[1.84MB] |
| Mediafire | DOWNLOAD[1.84MB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
