Halo rekan-rekan arsitek dan sipil, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Hari ini saya akan membagikan Gambar Jembatan Balok T Bentang 15 Meter DWG AutoCAD kepada kalian secara gratis tanpa dipungut biaya apapun. Gambar ini sangat cocok untuk anda yang mencari referensi gambar AutoCAD, terlebih lagi untuk pelajar khususnya mahasiswa. File ini bisa dijadikan referensi untuk belajar gambar.
Pengertian Jembatan Balok T
Jembatan Balok T adalah salah satu jenis jembatan yang menggunakan balok berbentuk seperti huruf “T” sebagai elemen struktural utamanya. Balok T dirancang untuk menahan beban dari atas jembatan dan mentransfernya ke pilar-pilar penyangga (abutment atau pier).
Ciri-ciri Utama Jembatan Balok T:
- Bentuk Penampang: Balok berbentuk “T,” di mana bagian atasnya berfungsi sebagai pelat (slab) untuk mendistribusikan beban, dan bagian vertikal (web) memberikan kekuatan terhadap lenturan.
- Material: Umumnya menggunakan beton bertulang (reinforced concrete) atau beton prategang (prestressed concrete).
- Metode Konstruksi: (1). Dapat dibuat secara pracetak (prefabricated) di pabrik lalu dipasang di lokasi. (2). Bisa juga dicor langsung di lokasi (cast-in-place).
- Bentang: Cocok untuk bentang pendek hingga menengah, umumnya antara 5 hingga 25 meter. Untuk bentang 15 meter, balok T sangat ideal karena efisien dari segi biaya dan kekuatan struktur.
Spesifikasi untuk Bentang 15 Meter:
- Dimensi Balok T: Dimensi balok T akan disesuaikan dengan beban yang harus ditopang dan standar desain (misalnya, SNI atau AASHTO). Untuk bentang 15 meter, tinggi balok T biasanya sekitar 0,8 hingga 1,5 meter, tergantung kebutuhan kekuatan.
- Ketebalan Pelat: Pelat di atas balok T umumnya memiliki ketebalan sekitar 15–25 cm, tergantung pada jenis lalu lintas.
- Beban Desain: Harus mempertimbangkan beban mati (dead load) seperti berat balok itu sendiri dan pelat jembatan, serta beban hidup (live load) seperti kendaraan berat atau pejalan kaki.
Keunggulan Jembatan Balok T:
- Sederhana dalam Desain dan Konstruksi: Proses pemasangannya relatif mudah dibandingkan jenis jembatan lainnya.
- Efisien untuk Bentang Menengah: Cocok untuk jembatan di jalan raya, jembatan penyeberangan, atau jembatan akses kawasan industri atau perkebunan dengan bentang sedang hingga menengah.
- Ekonomis: Karena penggunaan material dan proses konstruksi yang lebih sederhana dibandingkan jembatan dengan bentang panjang atau desain yang lebih kompleks.
Download Gambar Jembatan Balok T Bentang 15 Meter DWG AutoCAD
Gambar AutoCAD ini adalah jembatan balok T bentang 15 meter yang digunakan untuk menghubungkan berbagai infrastruktur yang dipisahkan oleh hambatan alam atau buatan. Dengan panjang bentang yang termasuk dalam kategori menengah, jembatan ini digunakan untuk menghubungkan jalan di atas sungai atau kanal besar, jalur akses antar wilayah perkotaan dan pedesaan, penyeberangan rel kereta api, akses menuju kawasan industri atau perkebunan, infrastruktur wisata, kawasan komersial atau perumahan, dan sebagainya.

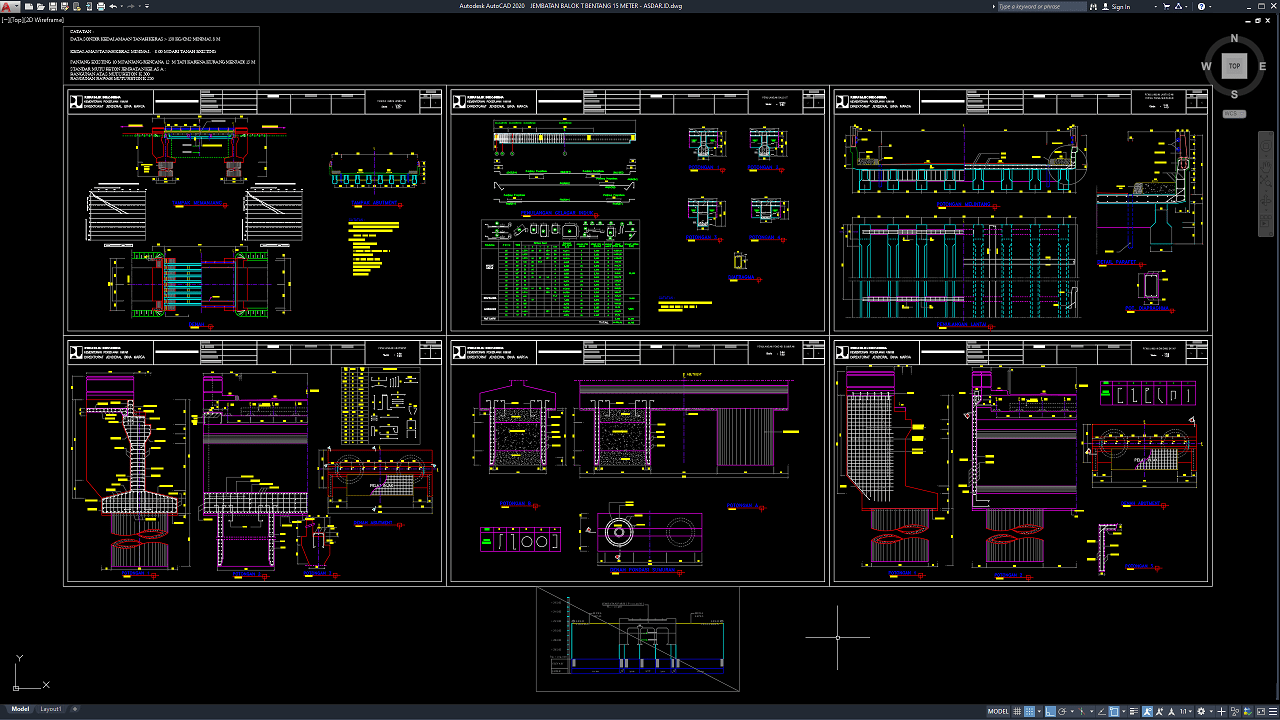

File gambar yang saya bagikan kali ini terdiri dari tampak umum jembatan, penulangan balok T, penulangan lantai dan detail tiang sandaran, penulangan abutment, penulangan pondasi sumuran, dan penulangan dinding sayap. Hanya sekedar untuk memberikan referensi pembelajaran ataupun acuan gambar kerja. Ini sangat bagus untuk pemula atau yang baru menekuni bidang teknik sipil dan arsitektur.
Gambar Jembatan Balok T DWG AutoCAD adalah merupakan salah satu contoh desain gambar yang ada pada umumnya diterapkan pada pekerjaan terkait dan biasa diterapkan di perkotaan dan wilayah diseluruh Indonesia. Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Gambar Jembatan Balok T Bentang 15 Meter DWG AutoCAD dibawah ini:
Gambar Jembatan Balok T Bentang 15 Meter DWG AutoCAD
| Google Drive | DOWNLOAD[743.99KB] |
| Mediafire | DOWNLOAD[743.99KB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Sekian postingan singkat kali ini mengenai Gambar Jembatan Balok T Bentang 15 Meter DWG AutoCAD, semoga bisa bermanfaat untuk yang lagi belajar desain atau sekedar menjadikan koleksi referensi. Jangan lupa untuk selalu berbagi satu kebaikan dengan cara share atau bagikan artikel ini ke teman-teman di sosial media, cukup dengan klik tombol SHARE disitus ini, terimakasih!
