Halo rekan-rekan arsitek dan sipil, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Hari ini saya akan membagikan Gambar Jembatan Balok T Bentang 25 Meter DWG AutoCAD kepada kalian secara gratis tanpa dipungut biaya apapun. Gambar ini sangat cocok untuk anda yang mencari referensi gambar AutoCAD, terlebih lagi untuk pelajar khususnya mahasiswa. File ini bisa dijadikan referensi untuk belajar gambar.
Pengertian Jembatan Balok T
Jembatan Balok T adalah salah satu jenis jembatan yang menggunakan balok berbentuk seperti huruf “T” sebagai elemen struktural utamanya. Balok T dirancang untuk menahan beban dari atas jembatan dan mentransfernya ke pilar-pilar penyangga (abutment atau pier).
Ciri-ciri Utama Jembatan Balok T:
- Bentuk Penampang: Balok berbentuk “T,” di mana bagian atasnya berfungsi sebagai pelat (slab) untuk mendistribusikan beban, dan bagian vertikal (web) memberikan kekuatan terhadap lenturan.
- Material: Umumnya menggunakan beton bertulang (reinforced concrete) atau beton prategang (prestressed concrete).
- Metode Konstruksi: (1). Dapat dibuat secara pracetak (prefabricated) di pabrik lalu dipasang di lokasi. (2). Bisa juga dicor langsung di lokasi (cast-in-place).
- Bentang: Cocok untuk bentang pendek hingga menengah, umumnya antara 5 hingga 25 meter. Untuk bentang 25 meter, balok T sangat efisien karena mampu menahan beban berat dengan desain yang kokoh.
Spesifikasi untuk Bentang 25 Meter:
- Dimensi Balok T: Dimensi balok T akan disesuaikan dengan beban yang harus ditopang dan standar desain (misalnya, SNI atau AASHTO). Untuk bentang 25 meter, tinggi balok T biasanya berkisar antara 1,2 hingga 2 meter, tergantung kebutuhan kekuatan dan beban.
- Ketebalan Pelat: Pelat di atas balok T umumnya memiliki ketebalan sekitar 20–30 cm, tergantung pada jenis lalu lintas yang dirancang.
- Beban Desain: Harus mempertimbangkan beban mati (dead load) seperti berat balok itu sendiri dan pelat jembatan, serta beban hidup (live load) seperti kendaraan berat (truk, bus) atau kombinasi keduanya.
Keunggulan Jembatan Balok T:
- Sederhana dalam Desain dan Konstruksi: Proses pemasangannya relatif mudah dibandingkan jenis jembatan lainnya.
- Efisien untuk Bentang Menengah: Cocok untuk jembatan jalan raya utama, jalan tol, atau akses kawasan industri dengan bentang menengah.
- Ekonomis: Karena penggunaan material beton prategang yang memungkinkan struktur ringan namun kuat, biaya konstruksi dapat ditekan dibandingkan jembatan dengan bentang panjang lainnya.
Download Gambar Jembatan Balok T Bentang 25 Meter DWG AutoCAD
Gambar AutoCAD ini adalah jembatan balok T bentang 25 meter yang digunakan untuk menghubungkan berbagai infrastruktur yang dipisahkan oleh hambatan alam maupun buatan. Dengan bentang sepanjang 25 meter, jembatan ini dirancang untuk menopang beban berat dengan efisiensi tinggi. Jembatan ini digunakan untuk menghubungkan jalan raya di atas sungai sedang hingga besar, kawasan perkotaan yang dipisahkan oleh rel kereta api, jalur akses antar kawasan industri, jalan tol atau jalan nasional di atas lembah, infrastruktur wisata di kawasan pegunungan atau taman nasional, dan akses perumahan atau komersial di atas drainase besar, dan sebagainya.

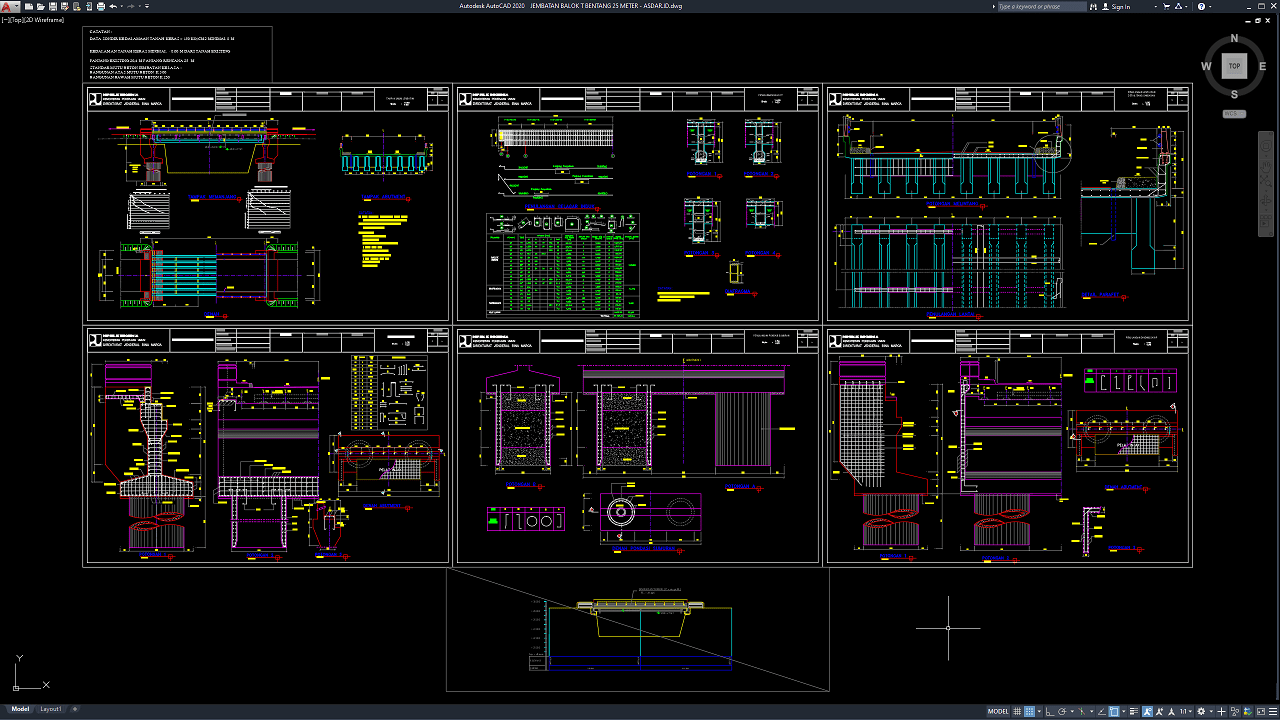

File gambar yang saya bagikan kali ini terdiri dari tampak umum jembatan, penulangan balok T, penulangan lantai dan detail tiang sandaran, penulangan abutment, penulangan pondasi sumuran, dan penulangan dinding sayap. Hanya sekedar untuk memberikan referensi pembelajaran ataupun acuan gambar kerja. Ini sangat bagus untuk pemula atau yang baru menekuni bidang teknik sipil dan arsitektur.
Gambar Jembatan Balok T DWG AutoCAD adalah merupakan salah satu contoh desain gambar yang ada pada umumnya diterapkan pada pekerjaan terkait dan biasa diterapkan di perkotaan dan wilayah diseluruh Indonesia. Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda.
