Halo sobat arsitek dan sipil pengunjung setia blog ini dimanapun berada, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Kali ini saya kembali lagi membagikan referensi desain gambar lengkap yaitu Gambar Rumah 5×13 Meter (2 Lantai) DWG AutoCAD kepada kalian secara gratis tanpa dipungut biaya apapun. Sebelum mendownload filenya, kita bahas singkat dulu apa itu rumah 5×13 Meter (2 Lantai). Barangkali ada teman-teman yang belum mengetahuinya.

Pengertian Rumah 5×13 Meter (2 Lantai)

Rumah dengan ukuran 5×13 meter (2 lantai) merupakan rumah berukuran kompak yang dirancang untuk mengoptimalkan ruang secara vertikal. Dengan lebar 5 meter dan panjang 13 meter, rumah ini memiliki luas total 65 meter persegi per lantai. Rumah dua lantai ini cocok untuk keluarga kecil hingga menengah yang menginginkan hunian nyaman dalam lahan terbatas.

Konsep rumah ini biasanya mengutamakan efisiensi tata ruang agar setiap area dapat dimanfaatkan secara maksimal. Lantai pertama umumnya difokuskan untuk area publik dan semi-privat seperti ruang tamu, ruang makan, dapur, serta kamar mandi. Area ini dirancang untuk mempermudah aktivitas penghuni sekaligus memberikan kenyamanan saat menerima tamu. Jika memungkinkan, sebuah kamar tidur utama atau kamar tidur tamu juga dapat ditempatkan di lantai bawah untuk memudahkan akses.

Lantai kedua lebih diarahkan untuk fungsi ruang privat, seperti kamar tidur keluarga, ruang belajar, atau ruang kerja. Selain itu, lantai dua juga sering dilengkapi dengan balkon atau ruang terbuka sebagai area santai yang mendukung sirkulasi udara dan pencahayaan alami.

Desain rumah ini biasanya memperhatikan pencahayaan alami dan ventilasi yang cukup melalui jendela besar, skylight, atau void. Selain itu, dengan desain yang cerdas, rumah ini dapat mencakup ruang penyimpanan tambahan tanpa mengurangi kenyamanan ruang utama.

Rumah dengan dimensi ini ideal untuk dibangun di area perkotaan dengan lahan terbatas, sekaligus menawarkan kenyamanan modern dan fungsi ruang yang efisien.

Download Gambar Rumah 5×13 Meter (2 Lantai) DWG AutoCAD

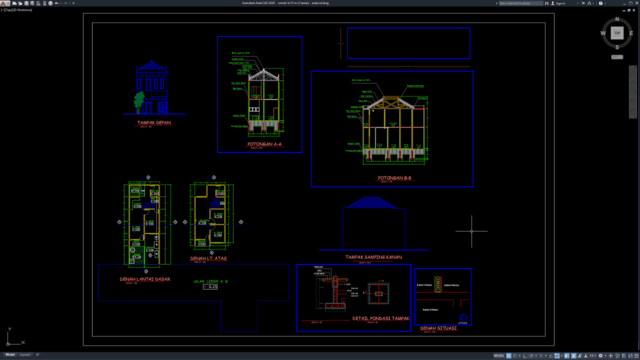

File yang saya bagikan kali ini menyajikan gambar denah, tampak, potongan, dan beberapa detail saja dari sebuah rumah 5×13 Meter. Gambar tidaklah lengkap sebab hanya untuk pembelajaran saja. Berdasarkan gambar rumah ukuran 5×13 meter ini, berikut adalah analisis dan penjelasan terkait desain rumah 5×13 meter (2 lantai):

Lantai Dasar

Pada lantai dasar, ruang-ruang dirancang untuk mendukung aktivitas publik dan semi-privat penghuni. Area ini mencakup:

• Carport terletak di depan rumah sebagai area parkir kendaraan dengan akses langsung ke bagian dalam rumah.
• Taman di sisi depan memberikan kesan asri dan mendukung sirkulasi udara.
• Teras sebagai penghubung antara area luar dan dalam rumah, memberikan ruang transisi sebelum memasuki ruang tamu.
• Ruang Tamu berada di bagian depan setelah teras untuk menerima tamu, menjaga privasi ruang keluarga di bagian lebih dalam.
• Kamar Tidur di lantai dasar memberikan kemudahan akses bagi penghuni yang tidak ingin menggunakan tangga.
• Dapur terletak di bagian belakang rumah, memudahkan aktivitas memasak dengan akses langsung ke taman belakang.
• Kamar Mandi/WC ditempatkan secara strategis untuk mengakomodasi kebutuhan penghuni di lantai dasar.

Lantai Atas

Lantai dua dirancang untuk ruang-ruang privat dan aktivitas keluarga. Area ini meliputi:

• Ruang Keluarga berada di tengah lantai dua sebagai pusat aktivitas keluarga, memberikan suasana hangat dan nyaman.
• Dua Kamar Tidur ditempatkan di kedua sisi ruang keluarga untuk memberikan privasi maksimal bagi penghuni.
• Kamar Mandi/WC diletakkan di lantai ini untuk memenuhi kebutuhan penghuni di lantai atas.
• Balkon di bagian depan rumah sebagai area semi-terbuka untuk bersantai, menikmati pemandangan, dan meningkatkan sirkulasi udara.

Terdapat 5 file yang terpisah, silahkan download keduanya untuk menambah referensi. Gambar ini di lengkapi file sketchup untuk desain 3 dimensi, video animasi 3d, file JPG untuk preview tampilan 3d, dan file pdf sebagai combine dari semua file.

Gambar ini bertujuan hanya sekedar untuk memberikan contoh referensi pembelajaran ataupun acuan gambar kerja. Ini sangat bagus untuk pemula atau yang baru menekuni jurusan SMK Gambar atau civil engineering bidang gambar bangunan. Dan cocok juga untuk mahasiswa yang sedang mengerjakan tugas mata kuliah menggambar bangunan. Silahkan disesuaikan dengan gambar utamanya jika ingin membuat detail-detail yang lebih kompleks, tentunya harus memahami dulu struktur dari rumah 2 lantai.

Gambar ini tersedia dalam format .dwg yang artinya anda bisa membukanya di AutoCAD minimal Versi 2007 dan untuk file PDF sendiri silahkan membukanya menggunakan acrobat reader atau pdf viewer.

Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Gambar Rumah 5×13 Meter (2 Lantai) DWG AutoCAD dibawah ini:

Password rar: www.asdar.id

Sekian postingan singkat kali ini mengenai Gambar Rumah 5×13 Meter (2 Lantai) DWG AutoCAD, semoga bisa bermanfaat untuk yang lagi belajar desain atau sekedar menjadikan koleksi referensi. Jangan lupa untuk selalu berbagi satu kebaikan dengan cara share atau bagikan artikel ini ke teman-teman di sosial media, cukup dengan klik tombol SHARE disitus ini, terimakasih!
