Halo sobat arsitek dan sipil pengunjung setia blog ini dimanapun berada, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Kali ini saya kembali lagi membagikan referensi desain gambar lengkap yaitu Gambar Rumah 7×17 Meter (3 Lantai) DWG AutoCAD kepada kalian secara gratis tanpa dipungut biaya apapun. Sebelum mendownload filenya, kita bahas singkat dulu apa itu rumah 7×17 Meter (3 Lantai). Barangkali ada teman-teman yang belum mengetahuinya.

Pengertian Rumah 7×17 Meter (3 Lantai)

Rumah 7×17 meter (3 lantai) adalah rumah yang dibangun di atas lahan dengan dimensi lebar 7 meter dan panjang 17 meter, dengan struktur bangunan yang memiliki tiga lantai.

Luas satu lantai pada rumah ini adalah 119 m² (7×17 m), sehingga jika dibangun penuh, total luas bangunan mencapai 357 m² untuk tiga lantai. Rumah ini dirancang untuk memanfaatkan ruang vertikal, cocok untuk lahan terbatas di kawasan perkotaan, dan memberikan fleksibilitas dalam pembagian fungsi ruang.

Pada lantai pertama, ruang-ruang publik seperti ruang tamu, ruang keluarga, dapur, ruang makan, garasi, dan kamar mandi biasanya ditempatkan. Lantai kedua biasanya dikhususkan untuk ruang-ruang privat seperti kamar tidur utama, kamar tidur anak, ruang kerja, atau ruang keluarga tambahan. Sementara itu, lantai ketiga sering dimanfaatkan untuk fungsi tambahan seperti kamar tidur tambahan, ruang serbaguna, balkon, rooftop, atau area servis seperti ruang cuci dan jemur.

Desain rumah 3 lantai seperti ini memiliki keunggulan dalam memaksimalkan ruang tanpa memperluas tapak bangunan. Untuk kenyamanan, desain perlu mempertimbangkan sirkulasi udara, pencahayaan alami, dan akses antar lantai yang optimal, misalnya dengan penggunaan tangga yang efisien dan jendela besar. Rumah ini ideal untuk keluarga menengah hingga besar yang memerlukan ruang lebih luas untuk kebutuhan sehari-hari.

Download Gambar Rumah 7×17 Meter (3 Lantai) DWG AutoCAD

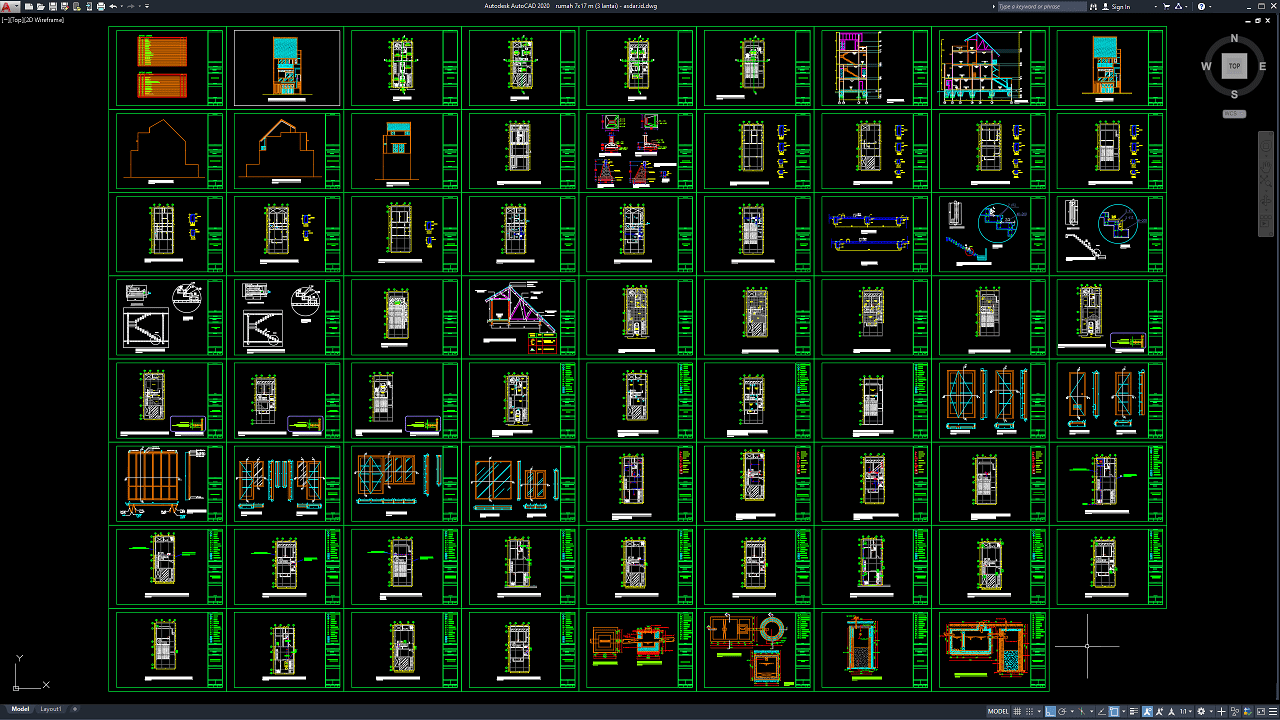

File yang saya bagikan kali ini menyajikan gambar yang lengkap meliputi denah, tampak, potongan, rencana, dan detail dari sebuah rumah 7×17 Meter 3 lantai. Gambar cukup lengkap sebab hanya untuk pembelajaran saja. Denah rumah berukuran 7×17 meter dengan dua lantai ini mengoptimalkan penggunaan ruang pada lahan terbatas. Berdasarkan denah rumah dengan ukuran 7×17 meter (3 lantai),

Berikut adalah analisis dan uraian setiap lantainya:

Lantai 1 (Area Publik dan Servis)

Lantai pertama berfungsi sebagai area servis dan sebagian area publik.

• Carport dan Garasi: Tersedia ruang untuk parkir dua kendaraan, satu di carport (terbuka) dan satu di garasi (tertutup).
• Ruang Pembantu: Terdapat kamar pembantu yang terletak di dekat area servis.
• Dapur dan Gudang: Ruang dapur berada di bagian tengah dengan akses yang strategis, di sebelah gudang.
• Area Jemur: Terdapat ruang jemur yang terletak di bagian belakang untuk aktivitas domestik.

Lantai 2 (Area Semi-Privat dan Keluarga)

Lantai kedua didesain untuk kegiatan keluarga dengan area semi-privat.

• Ruang Makan dan Ruang Keluarga: Berada di area utama lantai ini, memberikan ruang luas untuk aktivitas bersama.
• Teras Luar: Teras pada lantai ini memberikan area terbuka untuk relaksasi atau taman kecil.
• Dapur Bersih: Terdapat dapur kecil di area ini untuk memudahkan penyajian makanan.
• Kamar Mandi: Satu kamar mandi disediakan untuk lantai ini, strategis di dekat tangga.

Lantai 3 (Area Privat)

Lantai ketiga merupakan area yang lebih privat, dengan fokus pada kamar tidur.

• Kamar Tidur Utama: Terdapat kamar tidur utama yang luas dengan akses langsung ke balkon.
• Kamar Tidur Anak: Dua kamar tidur anak yang terletak di bagian depan rumah.
• Kamar Mandi: Dua kamar mandi disediakan di lantai ini, satu untuk kamar utama dan satu lagi untuk kamar lainnya.
• Balkon: Balkon menjadi area terbuka di lantai ini, cocok untuk menikmati pemandangan atau sirkulasi udara.

Desain rumah ini memanfaatkan dimensi 7×17 meter secara optimal dengan tiga lantai yang memiliki pembagian fungsi ruang yang jelas. Lantai pertama sebagai area servis dan publik, lantai kedua untuk aktivitas keluarga, dan lantai ketiga sebagai ruang privat. Tata letak yang disusun rapi memungkinkan sirkulasi udara dan pencahayaan alami masuk ke seluruh ruangan. Rumah ini sangat cocok untuk keluarga besar yang membutuhkan ruang dengan fungsi lengkap.

Terdapat 2 file yang terpisah, silahkan download semuanya untuk menambah referensi. Gambar ini di lengkapi file format .dwg yang dapat di buka melalui AutoCAD minimal versi 2004 dan file pdf sebagai combine dari semua file.

Gambar ini bertujuan hanya sekedar untuk memberikan contoh referensi pembelajaran ataupun acuan gambar kerja. Ini sangat bagus untuk pemula atau yang baru menekuni jurusan SMK Gambar atau civil engineering bidang gambar bangunan. Dan cocok juga untuk mahasiswa yang sedang mengerjakan tugas mata kuliah menggambar bangunan. Silahkan disesuaikan dengan gambar utamanya jika ingin membuat detail-detail yang lebih kompleks, tentunya harus memahami dulu struktur dari rumah 3 lantai.

Gambar ini tersedia dalam format .dwg yang artinya anda bisa membukanya di AutoCAD minimal Versi 2007. Untuk file sketchup format .skp anda harus membukanya di SketchUp Versi 8, dan untuk file PDF sendiri silahkan membukanya menggunakan acrobat reader atau pdf viewer.

Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Gambar Rumah 7×17 Meter (3 Lantai) DWG AutoCAD dibawah ini:

Password rar: www.asdar.id

Sekian postingan singkat kali ini mengenai Gambar Rumah 7×17 Meter (3 Lantai) DWG AutoCAD, semoga bisa bermanfaat untuk yang lagi belajar desain atau sekedar menjadikan koleksi referensi. Jangan lupa untuk selalu berbagi satu kebaikan dengan cara share atau bagikan artikel ini ke teman-teman di sosial media, cukup dengan klik tombol SHARE disitus ini, terimakasih!
