Halo rekan-rekan arsitek dan sipil, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Postingan di hari yang cerah ini saya akan membagikan referensi Kumpulan Desain Box Culvert Tipe Triple Cell DWG AutoCAD kepada kalian secara gratis tanpa dipungut biaya apapun. Gambar ini sangat cocok untuk anda yang mencari referensi gambar AutoCAD, baik untuk kebutuhan proyek dilapangan maupun untuk referensi pelajar khususnya mahasiswa. File ini bisa dijadikan referensi untuk belajar gambar.
Pengertian Box Culvert Tipe Triple Cell
Box Culvert Tipe Triple Cell adalah struktur beton bertulang berbentuk kotak yang terdiri dari tiga saluran (cell) paralel dalam satu unit. Tipe ini dirancang untuk mengalirkan air atau cairan dalam jumlah besar, terutama pada area dengan kebutuhan drainase tinggi, seperti di bawah jalan raya, jembatan, rel kereta api, atau lokasi dengan risiko banjir.
Keunggulan Box Culvert Tipe Triple Cell:
- Kapasitas besar: Dengan tiga saluran, tipe ini mampu menangani aliran air yang jauh lebih besar dibandingkan tipe single atau double cell.
- Tahan beban berat: Struktur beton bertulangnya dirancang untuk mendukung beban berat di atasnya, seperti kendaraan berat atau tanah timbunan.
- Fleksibel: Dapat disesuaikan dimensinya untuk kebutuhan spesifik lokasi.
Penggunaan tipe triple cell biasanya diterapkan di proyek-proyek besar yang memerlukan sistem drainase efektif dan berdaya tahan tinggi.
Download Kumpulan Desain Box Culvert Tipe Triple Cell DWG AutoCAD
Artikel ini membahas standarisasi konstruksi box culvert triple cell bertujuan untuk mempermudah perencana dan pelaksana di lapangan. Struktur ini dirancang menggunakan beton bertulang dan memiliki tiga sel untuk menyalurkan aliran besar, seperti drainase jalan raya. Panjang box culvert umumnya disesuaikan dengan lebar jalan, ditambah bahu jalan dan dinding sayap.
Dimensi bervariasi dari lebar dan tinggi 2×2 meter hingga 10×6 meter dengan ketebalan dinding mulai 0.30 hingga 0.90 meter. Perencanaan dilakukan dengan mempertimbangkan beban, seperti beban roda, tanah, gempa, dan angin, serta menggunakan metode analisis Staad Pro dan Excel untuk menghitung kebutuhan tulangan.
Pelaksanaan meliputi pembuatan lantai kerja, pemasangan bekisting, perakitan tulangan, dan pengecoran beton. Konstruksi ini menggunakan beton dengan kekuatan tekan 30 MPa dan besi tulangan berkualitas sesuai standar, untuk memastikan ketahanan dan kestabilan struktur.

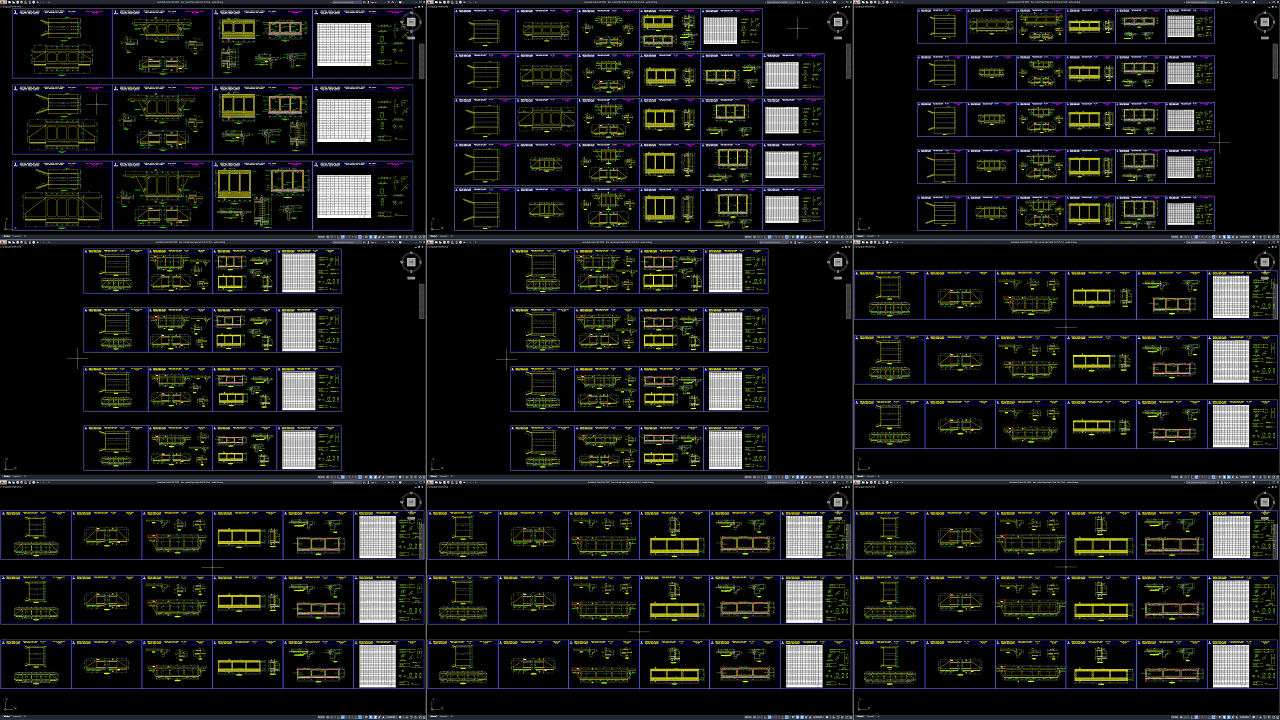

File yang saya bagikan kali ini menyajikan kumpulan gambar kerja box culvert yang lengkap dan sesuai standar yang berlaku di Indonesia. Ukuran box culvert pada gambar ini bervariasi, mulai dari (2×2 2×3 2×4), (3×2 3×3 3×4 3×5 3×6), (4×2 4×3 4×4 4×5 4×6), (5×6 5×5 5×4 5×3), (6×6 6×5 6×4 6×3), (7×6 7×5 7×4), (8×6 8×5 8×4), (9×6 9×5 9×4), dan (10×6 10×5 10×4) yang digunakan untuk berbagai keperluan saluran air dan infrastruktur, terutama dalam proyek-proyek konstruksi jalan, jembatan, dan drainase.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Berikut Kumpulan Desain Box Culvert Tipe Triple Cell DWG AutoCAD, silahkan didownload dibawah ini:
| No. | Type Denah | Link |
| 1 | Box Culvert Tipe Triple 2×2 2×3 2×4 | DOWNLOAD |
| 2 | Box Culvert Tipe Triple 3×2 3×3 3×4 3×5 3×6 | DOWNLOAD |
| 3 | Box Culvert Tipe Triple 4×2 4×3 4×4 4×5 4×6 | DOWNLOAD |
| 4 | Box Culvert Tipe Triple 5×6 5×5 5×4 5×3 | DOWNLOAD |
| 5 | Box Culvert Tipe Triple 6×6 6×5 6×4 6×3 | DOWNLOAD |
| 6 | Box Culvert Tipe Triple 7×6 7×5 7×4 | DOWNLOAD |
| 7 | Box Culvert Tipe Triple 8×6 8×5 8×4 | DOWNLOAD |
| 8 | Box Culvert Tipe Triple 9×6 9×5 9×4 | DOWNLOAD |
| 9 | Box Culvert Tipe Triple 10×6 10×5 10×4 | DOWNLOAD |
| 10 | Buku Standard Box Culvert Tipe Triple PDF | DOWNLOAD |
| 11 | Catatan Umum Box Culvert Tipe Triple DOCX | DOWNLOAD |
Password rar: www.asdar.id
