Halo rekan-rekan sipil sekalian, apa kabar kalian hari ini? Tentu selalu sehat bukan? Kali ini admin ingin membagikan tabel ukuran dan berat besi beton sni. Sebelum ke link downloadnya, mari kita bahas tentang pengertian besi beton itu apa.

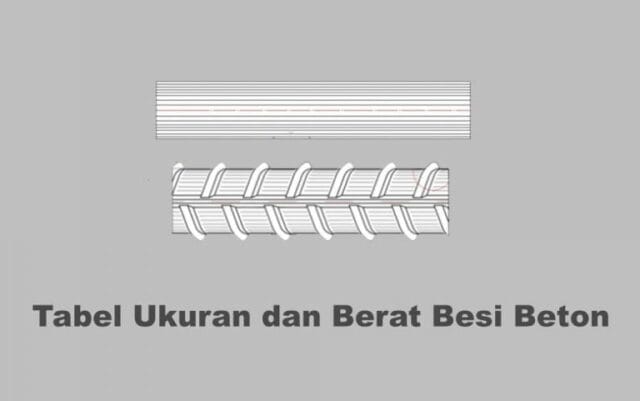

Besi beton atau baja tulangan beton adalah sebuah bahan bangunan atau material yang memiliki penampang bundar, digunakan untuk memperkuat gaya tarik pada beton. Terdapat dua jenis besi beton berdasarkan penampilan permukaannya, yaitu baja tulangan polos (BjTP) dan baja tulangan ulir/sirip (BjTS).

Namun, terdapat alasan dan tujuan khusus mengapa terdapat sirip pada tulangan ulir. Berikut ini adalah ringkasan kami untuk memahaminya.

Tentang Besi Beton SNI

Tulangan polos memiliki bentuk bundar dan tidak memiliki sirip atau ulir pada permukaannya. Sebaliknya, pada tulangan ulir terdapat sirip yang teratur yang membentang melintang dan memanjang. Fungsi sirip tersebut adalah meningkatkan daya lekat dan menahan gaya tarik dalam arah longitudinal terhadap beton.

Toleransi diameter dan berat besi beton diatur dalam Standar Nasional Indonesia (SNI). Misalnya, besi polos dengan diameter 8 hingga 14 memiliki toleransi diameter ±0,4 mm. Jika ukuran atau berat besi beton berada di luar batas toleransi tersebut, besi beton tersebut sering disebut sebagai “besi beton banci”.

Besi beton banci adalah baja tulangan yang tersedia di pasaran dengan harga murah, tetapi tidak memenuhi standar SNI. Oleh karena itu, kualitasnya jauh lebih rendah dibandingkan dengan besi beton yang memenuhi standar SNI. Oleh karena itu, penting bagi para profesional konstruksi untuk memahami spesifikasi besi beton yang sesuai dengan standar SNI. Informasi lebih lanjut tentang spesifikasi baja tulangan beton dapat ditemukan dalam SNI 2052:2017.

Tabel Berat Besi Beton

Berikut adalah informasi yang sesuai dengan judul artikel ini: tabel ukuran dan berat besi beton sesuai standar SNI. Jika Anda hanya tertarik pada berat dan luasnya, tabel tersebut telah dimasukkan ke dalam artikel ini.

Selain itu, kami juga menyediakan file dalam format xls yang dapat dijalankan menggunakan program Microsoft Excel. Anda dapat mengunduh file ini di sini. File tersebut dapat digunakan untuk menghitung volume besi tulangan utama dan volume besi tulangan sengkang, serta mengkonversi berat dari besi tulangan tersebut. Ini berguna bagi mereka yang sedang mengestimasi biaya atau memiliki kebutuhan lainnya.

Tabel Ukuran dan Berat Baja Tulangan Polos (BjTP)

No Penamaan Diameter (d) Luas penampang (A) Berat nominal per meter*
mm mm² kg/m
1 P 6 6 28 0,222
2 P 8 8 50 0,395
3 P 10 10 79 0,617
4 P 12 12 113 0,888
5 P 14 14 154 1,208
6 P 16 16 201 1,578
7 P 19 19 284 2,226
8 P 22 22 380 2,984
9 P 25 25 491 3,853
10 P 28 28 616 4,834
11 P 32 32 804 6,313
12 P 36 36 1018 7,990
13 P 40 40 1257 9,865
14 P 50 50 1964 15,413

Tabel Ukuran dan Berat Baja Tulangan Ulir/Sirip (BjTS)

No Penamaan Diameter (d) Luas penampang (A) Tinggi sirip (H) Jarak sirip melintang (P) Maks Lebar sirip membujur (T) Maks Berat nominal per meter*
min maks
mm mm mm mm kg/m
1 S 6 6 28 0,3 0,6 4,2 4,7 0,222
2 S 8 8 50 0,4 0,8 5,6 6,3 0,395
3 S 10 10 79 0,5 1,0 7,0 7,9 0,617
4 S 13 13 133 0,7 1,3 9,1 10,2 1,042
5 S 16 16 201 0,8 1,6 11,2 12,6 1,578
6 S 19 19 284 1,0 1,9 13,3 14,9 2,226
7 S 22 22 380 1,1 2,2 15,4 17,3 2,984
8 S 25 25 491 1,3 2,5 17,5 19,6 3,853
9 S 29 29 661 1,5 2,9 20,3 22,8 5,185
10 S 32 32 804 1,6 3,2 22,4 25,1 6,313
11 S 36 36 1018 1,8 3,6 25,2 28,3 7,990
12 S 40 40 1257 2,0 4,0 28,0 31,4 9,865
13 S 50 50 1964 2,5 5,0 35,0 39,3 15,413
14 S 54 54 2290 2,7 5,4 37,8 42,3 17,978
15 S 57 57 2552 2,9 5,7 39,9 44,6 20,031

File Excel Tabel Berat Besi Beton

berat besi beton xls
berat besi beton xls

Pada file Excel ini, semua angka dihasilkan menggunakan formula Excel yang sesuai dengan metode perhitungan yang dijelaskan dalam standar SNI. Perhitungannya didasarkan pada ukuran diameter batang tulangan. Selain itu, file tersebut juga menyertakan tangkapan layar (screenshot) tabel dari standar SNI sebagai pembanding untuk perhitungan yang dilakukan menggunakan Excel.

Menghitung Berat Besi Beton Per Meter

Berikut adalah contoh perhitungan untuk mendapatkan berat per meter dari besi beton berdasarkan standar SNI, dengan rumus-rumus yang telah dimasukkan ke Excel:

  1. Menghitung Luas Nominal Penampang (A) untuk besi dengan diameter 10:
    • A = 0,7854 x d² = 0,7854 x 10² = 78,54 ~ 79 mm² (mengikuti tabel di SNI tanpa desimal)
  2. Menghitung Konversi Berat nominal per meter untuk besi diameter 10:
    • S = (0,785 x 0,7854 x d²) / 100 = (0,785 x A) / 100 = (0,785 x 78,54) / 100 = 0,617 kg/m

Dalam perhitungan ini, kita menggunakan rumus-rumus yang sesuai dengan standar SNI untuk menghitung luas penampang dan konversi berat per meter dari besi beton dengan diameter 10. Hasilnya adalah luas penampang sekitar 79 mm² dan berat per meter sekitar 0,617 kg.

Menghitung Berat Besi Beton Per Batang

Untuk menghitung panjang besi beton per batangnya, Anda hanya perlu mengalikan berat per meter (kg/m) dengan panjang batang besi beton (m). Biasanya, panjang besi beton yang tersedia di pasaran adalah antara 10 hingga 12 meter. Berikut adalah contoh perhitungannya:

  1. Besi Beton Polos dengan diameter 10 dan panjang batang 12 meter: Berat = Panjang batang x berat/m Berat = 12 x 0,617 = 7,404 kg
  2. Besi Beton Polos dengan diameter 10 dan panjang batang 10 meter: Berat = Panjang batang x berat/m Berat = 10 x 0,617 = 6,170 kg

Dalam contoh di atas, untuk besi beton polos dengan diameter 10, jika panjang batangnya adalah 12 meter, maka beratnya adalah sekitar 7,404 kg. Sedangkan jika panjang batangnya adalah 10 meter, maka beratnya adalah sekitar 6,170 kg.

Begitulah kira-kira cara perhitungannya, untuk lebih jelasnya silahkan download file tabel berat besi beton dengan format xlsx excel di bawah ini:

Tabel Besi Beton SNI

Google Drive DOWNLOAD[135.34KB]
Mediafire DOWNLOAD[135.34KB]

Password rar: www.asdar.id

Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.

Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.

Sekian postingan singkat kali ini mengenai Tabel Ukuran dan Berat Besi Beton SNI, semoga bisa bermanfaat untuk yang lagi belajar menghitung berat besi beton atau sekedar untuk koleksi file sipil. Jangan lupa untuk selalu berbagi satu kebaikan dengan cara share atau bagikan artikel ini ke teman-teman di sosial media, cukup dengan klik tombol SHARE disitus ini, terimakasih!
